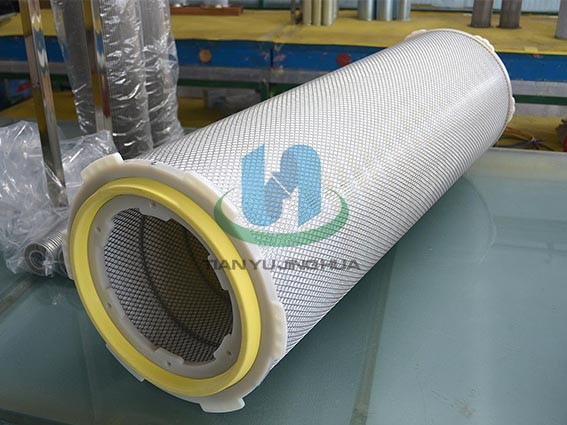

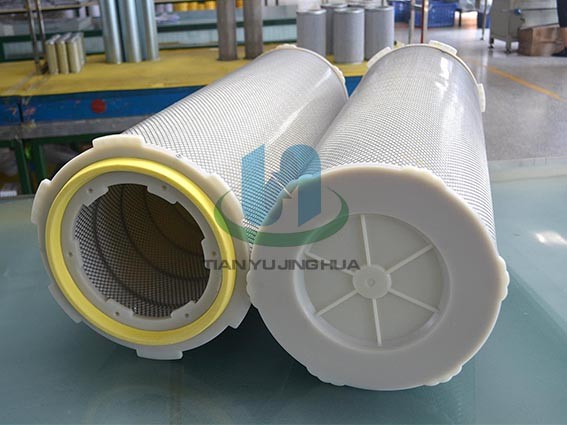

卡盘式空气滤筒

一、卡盘式空气滤筒简介

　　空气过滤筒是空气过滤器的核心。在工业上未经过滤的自然空气进入空压机及空调送风系统，钢铁业高炉引风机、燃气轮机、柴油机、制氧原料空压机、因空气中含大量尘埃，在长时间的高速气流运行中粉尘是天敌，粉尘造成以上设备的叶片、叶轮等内部部件的磨损、腐蚀和结垢，缩短设备使用寿命，影响生产造成经济损失，因此自洁式空气过滤器，是以上设备不可少的配套设备。焊接烟气除尘滤芯在过滤器中的重要地位自洁式过滤器由高效过滤筒、文氏管、自洁喷头、反吹系统、控制系统、净气室和出风口、框架等组成。过滤过程：在压缩机吸气负压作用下，KJL自洁式空气过滤器吸入周围的环境空气，当空气穿过自洁式空气过滤筒时，粉尘由于重力、静电、接触被阻留在滤筒外表面，净化空气进入净气室然后由出风管送出。

　　自洁过程：当电脑发出指令，电磁阀启动并驱动隔膜阀，瞬间释放一股压力为0.4-0.6mpa脉冲气流，喷头整流喷出，文氏管卷吸，密封、膨胀从焊接烟气除尘滤芯滤筒内部均匀的向外冲出将积聚在滤筒外表的粉尘吹落，自洁过程完成。空气过滤器的核心是过滤筒，采用进口高效防水过滤纸，经特殊工艺生产而成。过滤筒过滤效率高，比一般提高5%-10%。

二、卡盘式空气滤筒特征

　　1、滤筒规格：DH32100(320×220×H1000)

　　2、单支滤筒处理风量为：20~30m3/min

　　3、单支滤筒的过滤面积为：15~25m2

　　4、工作温度：—45℃~80℃

　　5、过滤效率：99%

　　自洁式空气过滤器除尘滤芯、除尘滤筒内外部均设有金属保护网，端盖、内外骨架均为电镀锌件，不生锈。滤筒滤料采用进口滤材，材质为合成纤维，根据规格不同滤筒展开面积也不同为15~ 25㎡。运行阻力小、使用寿命长，耐磨性好，更能经受气流的脉冲反吹。滤筒使用密封闭孔弹性氯丁橡胶。滤筒采用脉冲、震动或逆气流清灰，都可轻易地使滤筒再生，清灰效果好。同时增加了滤筒的使用寿命。

三、卡盘式空气滤筒特点

　　1、除尘滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，极小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面;

　　2、滤料折褶使用，可增大过滤面积，并使除尘器结构更为紧凑;

　　3、 滤筒高度小，安装维修工作量小;

　　4、与同体积除尘器相比，过滤面积相对较大，过滤风速较小，阻力不大;

　　5、 除尘器清灰采用脉冲喷吹在线清灰方式。清灰过程由脉冲控制仪自动控制，用户可根据需要采用时间控制方式进行清灰。除尘器内设置多个滤筒以增加其有效过滤面积，当某个(对)焊接烟气除尘滤芯滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他滤筒正常工作，这样既达到了清灰效果又不影响设备运行，使除尘器可连续运转。

四、卡盘式空气滤筒技术参数

　　1、工作温度：-45-80；

　　2、过滤面积：15-25M2；

　　3、单支滤筒处理风量为：20~30m3/min；

　　4、过滤效率：99%。

五、卡盘式空气滤筒应用领域

　　广泛应用于钢铁，化工，医药等领域
